手拉葫芦

您现在的位置:首页 > 产品中心 > 手拉葫芦 >

HSZAB型手拉葫芦

详细介绍
产品介绍:
在最初使用前所有用户必须认真阅读这份操作说明。这份操作说明能够使用户熟悉此产品,并且使此产品在被使用时发挥它的最大的作用
本手册包含了如何安全、正确、经济的使用此机器。按照此使用说明能帮助用户避免产品损坏,降低维修成本,使产品更加耐用及延长设备的使用寿命。
此操作说明和事故防范规则除了适用于本手拉葫芦、同样是安全和专业工作必须遵循的法则。

正确的操作:
1、有关本产品负荷能力的指示是本产品工作时的载荷,不能超过极限工作载荷;
2、当人员处在危险区域时,不得使用此设备;
3、当设备提起货物时.不允许人员从下面通过;
4、在货物被提起后,不能长时间放置在空中;
5、货物只能在完好地放在起重设备上之后才可以开始移动.所有人 要远离危险区域。
6、操作者必须确保重物按要求被吊在此起重设备上.确保自己或者他人不被葫芦.链条或重物伤害。
7、使用此手拉葫芦的周围环境温度范围应该在-10°C到正50°C之内。
      如果需要在极端的工作坏境内使用此机器应该向供应商咨询。
注意:在周围环境低于0°C时刹车应该进行冰冻检测。
本手拉葫芦所指定应用范围的国家或地区.必须严格按照本事故防范守则/安全规则操作.
为了能正确的使用本产品.不但使用时要按照本手册的操作规则. 检测和维修也必须依照有关规定。一旦发现缺陷,应立刻停止使用。

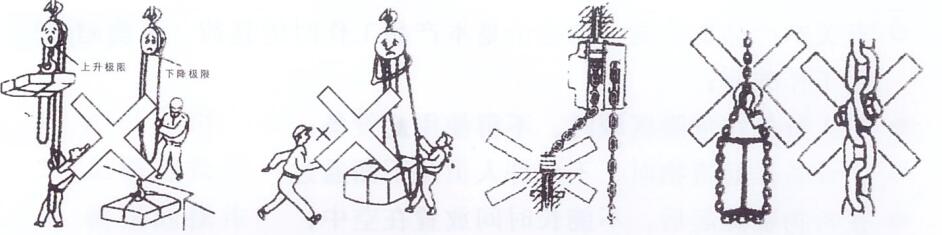

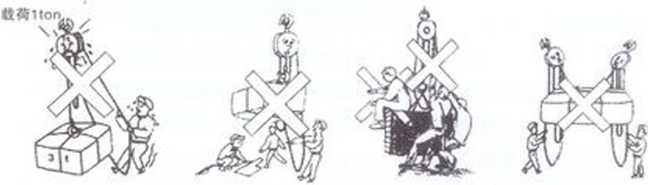

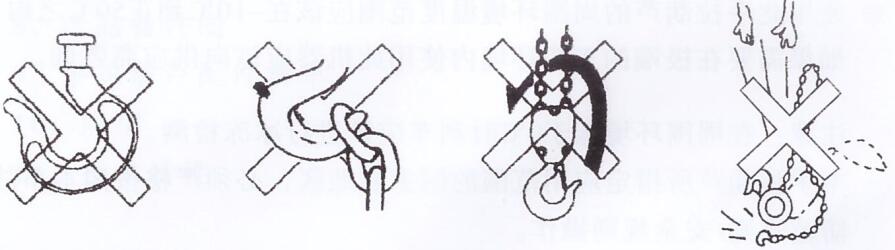

不正确的操作

              不要超过手拉葫芦的额定负荷。                     严禁人员在起吊重物下工作过行走。                不能使用此设备来运输人员。                 禁止用两台及以上葫芦同时吊一重物。



       重物的升降不能超过上、                            手拉力大于正常拉力时应立即停止使用      避免侧拉或横向牵引,例如在         不能用螺丝,螺丝刀或其他设备,使起重链条打结
       下行程极限。                                                 进行检查,不可猛拉,更不能增人硬拉。  罩壳或者下钩的一侧载物。              或缩短,不要使用修补过的链条,起重链不能捆扎。




      手拉葫芦的顶部的钩子和底部钩子           不要把货物放在下吊钩的尖部,这同           起重链条行数大于等于2条的,                不能将葫芦扔在地上,应该是把它轻轻地放在
      的安全门闩不能移除。                                 样适用于上吊钩。                                             链条不能扭转。                                             地上。



最初操作前的检测

每个机器在最初使用前必须由专人來检测。检测设备的功能及外观. 确保设备在运输和存储过程中没有受到任何损坏.此项检测应该由厂 家或供货商的代理或者用户自己的受过专业训练的人员进行。

检 测
在使用之前检验设备的每一个部位是否有缺陷.此外检测刹车.并且确定链条和葫芦连接妥当,在此基础上.可以做一个小循环的起降测试。

起重链条检查
检查链条是否有足够的润滑油,并且看是否有外在的缺陷.变形.破 裂.磨损,腐蚀。起重链条行数大于等于2条的,在使用之前必须要检查链条是否扭转,链条的包口必须背对滑轮。

上下吊钩的检查
检查上下钩是否有变形.损坏,破裂.磨损和腐蚀。

操作说明

提升
沿顺时针方向拉动手拉链条将升起重物。
重物必须放在钩子的中部.不能放在钩子的尖部.这个冋样适用于上钩。

降下
沿逆时针方向拉动手拉链条将降下重物。

过载保护(可选装)
过载保护在出厂前已经预制,当超过预制的过载限制,即载荷的1.2 倍时,保护装置即被激活.这时手拉链条将被锁住,提升就这样被阻止了,只可以下降。

维 护
为了保证手拉葫芦安全使用,必须有专人做定期检查。检查可以是每年一次,假如有不利的条件表明则需要更短的时间去检査。检査起重设备的组件是否损坏,磨损.腐浊或者一些非常规的损坏.所有的安全装置要彻底地和有效地检查,刹车和额定载荷必须要做起重测试,有必要的应该拆开葫芦,检查足否有磨损件.修理可以由专业,并且有原装宇雕产品零部件的车问来做。

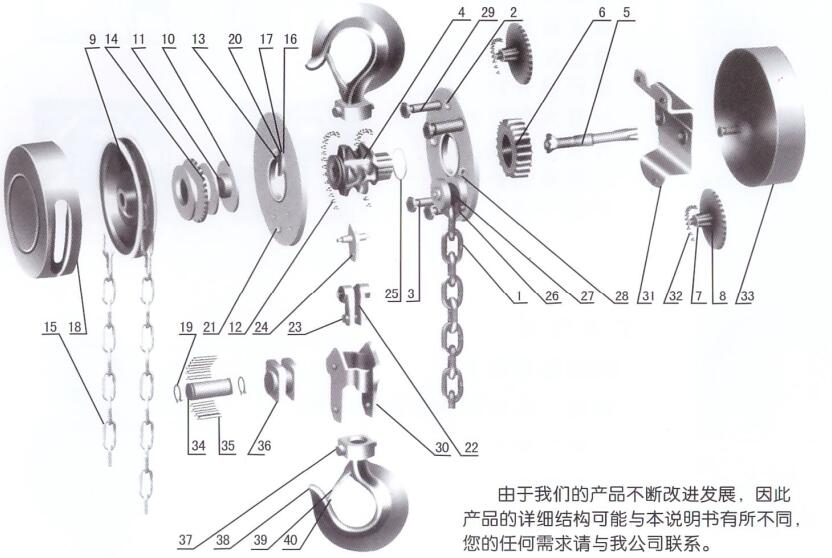

产品分解图及零件目录


  < >
1.起重链 11.摩擦片 21.左墙板 31.外墙板
2.右墙板 12.滚柱 22.吊链板 32.滚柱
3.支撑杆甲 13、轴承外圈 23.吊销 33.罩壳
4.起重链轮 14.棘轮 24.挡板 34.游轮轴
5.5齿长轴 15.手链轮 25.弹性挡圈 35.滚针
6.花键孔齿轮 16.棘爪弹簧 26.插销 36.游轮
7.4齿短轴 17.棘爪 27.导轮 37.吊钩梁
8.片齿轮 18.手链轮罩壳 28.钢套 38.吊钩
9.手链轮 19.弹性挡圈 29.支撑杆乙 39.卡索板
10.制动器座 20.棘爪销 30.下钩架 40.双弹簧


应用范围
①矿区

②在油气平台

③造船场所

④运输.森林地带桥梁建筑等

⑤适合在任何地方进行提升和下降,
以及大型机器和设备提升和加固时
受限制的时候 更便于使用此机器。


技术特征
•80级起重链条

•锻造,热处理的起重上下钩。

•双棘爪制动系统

•无石棉刹车

•动载实验是额载荷的1.25倍

•最小破断载荷是额定载荷的4倍

•2000次的全程测试
